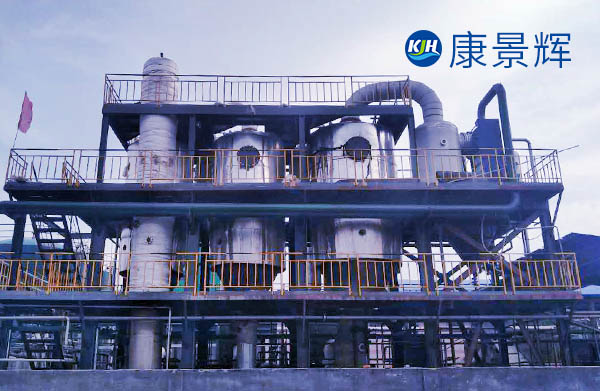

針對“2t/h氯化銨三效蒸發結晶”需求，綜合當前公開資料，已有一套成熟且廣泛應用的三效強制循環蒸發結晶系統可供參考，具體如下：

一、氯化銨三效蒸發結晶設備工藝路線

1.一效：膜式蒸發器，處理稀溶液，快速升溫蒸發。

2.二效：強制循環蒸發器，提高濃度，防止結垢。

3.三效：強制循環蒸發器，達到飽和并析出晶體。

4.結晶分離：末效出料直接進入旋流增稠器+離心機，晶體含水率≤5%，母液回流循環使用。

二、氯化銨三效蒸發結晶設備關鍵工藝參數（2t/h設計）

1.蒸發能力：2000kg/h（以蒸發水量計）。

2.蒸汽耗量：約0.28t蒸汽/t水（三效帶熱泵）。

3.蒸發溫度：一效95℃，二效80℃，三效60℃（真空低溫運行）。

4.出料濃度：氯化銨晶體析出，母液不降溫回流

5.晶體含水率：≤5%，可直接裝袋填埋或回用。

6.冷凝水：NH?Cl≤50mg/L，可回用。

三、氯化銨三效蒸發結晶設備材質配置（耐氯離子腐蝕）

1.與物料接觸部分：TA2純鈦（加熱管、循環泵、出料泵、管線）。

2.非接觸部分：304不銹鋼或碳鋼襯四氟。

3.特殊部位：一效換熱管可選鈦合金，增強耐高溫腐蝕能力。

四、氯化銨三效蒸發結晶設備系統組成

1.三效加熱器（鈦材）。

2.強制循環泵（混流泵/軸流泵，變頻控制）。

3.分離器、旋流增稠器、離心機。

4.冷凝器、真空系統、母液罐、PLC全自動控制柜。

5.占地約：9m×4m×6m（可二層布置）。

五、氯化銨三效蒸發結晶設備適用場景

1.氯化銨副產母液濃縮結晶（化肥、稀土、氨基酸等行業）。

2.高鹽廢水“零排放”處理。

3.蒸發冷凝水回用，晶體資源化或填埋處置。

六、氯化銨三效蒸發結晶設備投資與運行

1.設備投資：約50–60萬元（鈦材整機，含安裝調試）。

2.運行成本：蒸汽單耗低，清洗周期長，維護簡單。

3.控制方式：PLC+遠程監控，支持無人值守運行。
